触屏手持水文水质测定仪

产品简介：

　　SU-SCSZ手持触屏新型水文水质测定仪，应用于农林农田灌溉、水肥一体化、温室种植、农业环境保护、生活用水、渔业水产养殖、特种养殖、普通养殖、旅游景区、博物馆、湖泊、河流、市政水务、市政污水、工业污水、工业用水、水文与水资源（科研、教学、施工）专业、环保行业、卫生医疗行业及各种需要随时在线精准监测土壤和水体中的离子含量、水质生态环境等多个参数在线监测，并可以自动拍照，将上述数据全部在云端存储，可随时通过手机、计算机查看即时数据和历史数据，同时需要在线视频监控的工作需求。

    主要流动测试水质温度、电导率、盐分、溶解氧、水位、流速等参数。

1.手持式结构设计，ABS塑料材质，方便携带。配备便携式铝合金机箱。

2.真彩3.5寸触摸屏中文显示，屏幕亮度可调，可以适应不同环境下的显示需要。

3.通讯方式：RS485 、USB、TYPE-C、4G传输和RJ45等可选。

4.数据采集可采取自动和手动采集两种方式。测试数据可保存在仪器中。本机可查看、导出历史数据，支持U盘数据拷贝。可清除历史记录。

5.时钟显示：实时显示当前的时间，年-月-日 时：分：秒，可手动设置时钟，断电自动保存。

6.多路传感器数据采集，如果配备本公司研发的分线器，多个集线器组合使用，最多可同时接入256个传感器。

7.内置无线4G模块，实现了多参数多功能在线检测（可选）和数据远程传输。

8.可增配GPS定位、电子罗盘、拍照、语音播报、脉冲采集等功能。

9.内置大功率锂电池组供电，屏幕具有电量显示功能；可持续工作12小时以上。

10.触摸屏设置：支持屏幕亮度设置、网络配置、传感器设置、传感器限值设置播报、传感器采集间隔设置、主机拓展功能设置等。

主机技术参数:

1、触摸屏：3.5”TFT，800*480像素，内置智能操作系统，65536真彩色，LED背光，亮度250cd/m2。

2、外观尺寸：190*99*41。

3、通讯接口：标配USB口，可扩展RS232，RS485，RJ45及4G。

4、电源：内置锂电池12.6V/2AH。

5、本机存储：≤15M。

6、优盘存储：≤32G，单文件≤4G。



水文水质传感器常用检测项目：(可选)



产品名称	功能参数	数量
降雨量	测量范围：≤4mm/min（降水强度）；分辨率：0.2mm（6.28ml）	1
水温温度	测量范围：-40℃～85℃ ，测量精度：0.1℃。	1
水质PH	测量范围：pH：0～14；输出形式：电压0-2VDC 准确度： ±0.02 (pH4~9)；分辨率：0.01	1
水质氧化还原ORP	电极电位：245―270mv（15―30℃）　　测试范围：±0-1999mV 参比电极内阻：≤10kΩ   定性：±8mv/24h	1
水质电导率	量程:0-20000us/cm,分辨率:0.001ms/cm,精度:0.01us/cm	1
水质盐分	测量量程：0-700ppt；0-70%；0-700g/L  测量精度：±1%F.S 压力范围：≤0.6Mpa   温度补偿：NTC10K     温度范围：0-80℃	1
水深（液位）	测量范围：0～50000mmH2O；准确度：0.2%FS(典型)；稳定性误差：0.2%FS(典型)	1
溶解氧	量程:0-20mg/L,分辨率:0.01mg/L,精度:0.2mg/L	1
氨氮传感器	量程:0-200mg/L,分辨率:0.01mg/L,精度:5%FS 分辨率 NH4N：0.01 mg/l 、K+：0.01 mg/l（ 温度：0.1℃ pH：0.01 测量精度 NH4N：测量值的±5 %或± 0.2 mg/L 取大者 K+：测量值的±5 %或±0.2 mg/L 、 温度：±0.1℃ 、pH：±0.1 pH	1
浊度传感器	量程:0-1000ntu,分辨率:0.01ntu,精度:0.2mg/L	1
COD传感器	测量范围 0~200mg/l COD (2mm 光程,采用 SAC254 光谱吸收系数) 测量精度 ±5% 、测量间隔 最小 30 秒 、压力范围 ≤0.4Mpa	1
雷达流量传感器	测速范围 0.15 ～ 15m/s ，测速精度 ±2%  速度分辨力 0.01m/s ，测距范围 0.4 ～ 40m  测距精度 ±1cm ，距离分辨力 1mm测距精度 ±1cm ，距离分辨力 1mm 天线样式 流速：14 x 32゜水位：11 x 11゜	1
多普勒流量传感器	测量种类：点流速、液位、温度、流量 防护等级：IP68 测量方式：在线式 测量原理：声学多普勒法，速度面积法 供电方式：电池、太阳能、市电 输出信号：Modbus RS485 输出信号内容：点流速、水位、温度 内容：瞬时流量液体酸碱度要求：pH 值 6~8液体压 力要求：自然环境状态下，1 个标准大气压连续工作 功耗：12V*65mA=12V*0.065A≈0.8W      流速范围（m/s） 0.021 米/秒～6.00 米/秒（～ 12.00 米／秒可订制）  精度：±1.0%±1cm/s 水温测量（℃） -10℃～60℃ 精度：±1（℃） 水深测量范围（m） 0.05 米～10 米（～100 米可 订 制）   精度：0.5%±0.5cm 瞬时流量范围： 1 升/秒～99.99 立方米/秒 累计流量 0.1 立方米～999999 立方米	1
电磁流量传感器	四氟衬底，316L电极，兰申转换器，220V供电一体法兰式，耐压1.6MPa，含4～20mA电流输出，485通讯信号。量程：150～3000立方米/每小时	1
拍照摄像头	4G拍照摄像头，造型小巧便于安装、像素200-500万像素，采集器主机控制供电、设置拍照参数、数据照片独立4G上传服务器平台，可实现与气象数据图文叠加，实现监控环境、植物生长状况、定点监控等功能。	1

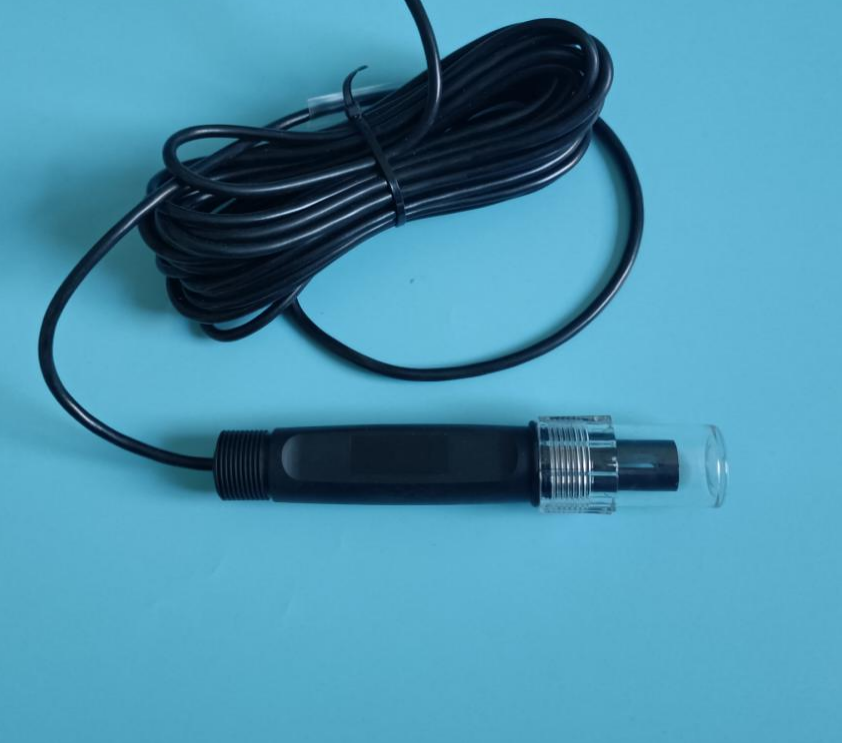

一、水质EC电导率传感器

采用石墨电极，MCU 控制。

测量量程：0～20mS/cm;

准确度：＜+5%；

分辨率：0.01 mS/cm;

供电方式：DC 12V

输出形式：RS485 支持 ModBus 协议，

波特率 9600，地址 0-255 可设 线缆等级：

额定电压：300V 温度等级：80℃

二、水质浊度传感器

测量范围：0-3000NTU

分辨率：0.01NTU

精度：<5%FS

压力范围：0.2MPa

校准：标液校准、水样校准

原理：90°散射光，进口光源

最深深度：水下 60 米

防护等级：IP68/NEMA6P

传感器接口：支持 RS-485 ，MODBUS 协议

装配方式：投入式、流通式

电源信息：DC 9～36V,电流<50mA

外壳材料：POM

三、水质氨氮传感器

氨氮传感器由铵离子监测探头、pH 监测探头、温度监测探头组成，内置参数修正、补偿模型

测量范围 NH4N：0.1-1000 mg/L

K+：0.5-1000 mg/L

pH：5-10

温度：0-40℃

分辨率 NH4N：0.01 mg/l

K+：0.01 mg/l（

温度：0.1℃

pH：0.01

测量精度 NH4N：测量值的±5 %或± 0.2 mg/L 取大者

K+：测量值的±5 %或±0.2 mg/L

温度：±0.1℃

pH：±0.1 pH

响应时间 ≤2 分钟

最小检出限 0.2mg/L

防护等级 IP68/NEMA6P；

电缆长度 标配 10 米电缆

四、COD传感器

测量范围 0~200mg/l COD (2mm 光程,采用 SAC254 光谱吸收系数)

测量精度 ±5%

测量间隔 最小 30 秒

压力范围 ≤0.4Mpa

传感器材质 SUS316L

补偿波长 540 mm

电 源 9-36V

通讯协议 MODBUS RS485

存储温度 -15 到 65℃

工作温度 0 到 45℃

防护等级 IP68/NEMA6P

电缆长度 标配 10 米电缆，可延长至 100 米

五、水质溶解氧传感器

量程：0～20mg/L 或 0～200%饱和度，

精度：±3% 温度补偿：0-45℃，

精度：±0.5℃

存储温度：-15 到 60℃

压力范围：≤0.3Mpa

测定原理：荧光法，内部采用荧光膜片

校准：空气校准

传感器漂移: <1% 每年

防水等级：IP68/NEMA6P

传感器接口：支持 RS-485 ，MODBUS 协议

装配：6 分螺纹，浸入式安装

电源信息：DC 12V,电流<50mA

外壳材质：主体 SUS316L；

上下盖：PPS+玻纤；O 型环：氟橡胶；线缆：PVC

六、多普勒流量传感器

测量种类：点流速、液位、温度、流量

防护等级：IP68

测量方式：在线式

测量原理：声学多普勒法，速度面积法

供电方式：电池、太阳能、市电

输出信号：Modbus RS485

输出信号内容：点流速、水位、温度

内容：瞬时流量液体酸碱度要求：pH 值 6~8液体压

力要求：自然环境状态下，1 个标准大气压连续工作

功耗：12V*65mA=12V*0.065A≈0.8W

流速范围（m/s） 0.021 米/秒～6.00 米/秒（～

12.00 米／秒可订制）  精度：±1.0%±1cm/s

水温测量（℃） -10℃～60℃ 精度：±1（℃）

水深测量范围（m） 0.05 米～10 米（～100 米可

订 制）   精度：0.5%±0.5cm

瞬时流量范围： 1 升/秒～99.99 立方米/秒

累计流量 0.1 立方米～999999 立方米

七、雷达流量传感器

供电电压 直流7 ～ 28V

电流（12V供电） 正常工作时300mA左右，休眠小于1mA。

工作温度 -35° ～ 70°

防水等级 IP67

发射频率 24.000 ～ 24.250GHz

通讯接口 RS-232 / RS-485

通讯协议 MODBUS-RTU / 自定义协议

测速范围 0.15 ～ 15m/s

测速精度 ±2%

速度分辨力 0.01m/s

测距范围 0.4 ～ 40m

测距精度 ±1cm

距离分辨力 1mm

天线样式 流速：14 x 32゜水位：11 x 11゜

间隔时间 1 ～ 5000min

八、水位;

    测量范围：0～50000mmH2O；准确度：0.2%FS(典型)；稳定性误差：0.2%FS(典型)

九、电磁流量传感器

    四氟衬底，316L电极，兰申转换器，220V供电一体法兰式，耐压1.6MPa，含4～20mA电流输出，485通讯信号。量程：150～3000立方米/每小时

十、固体悬浮物传感器

1、SS测量范围及分辨率：10000mg/L

2、分辨率：10mg/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：红外法

十一、蓝绿藻传感器

1、测量范围及分辨率：0-100ug/L

2、分辨率：0.01ug/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：荧光法

十二、叶绿素传感器

1、测量范围及分辨率：0-400ug/L

2、分辨率：0.01ug/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：荧光法
